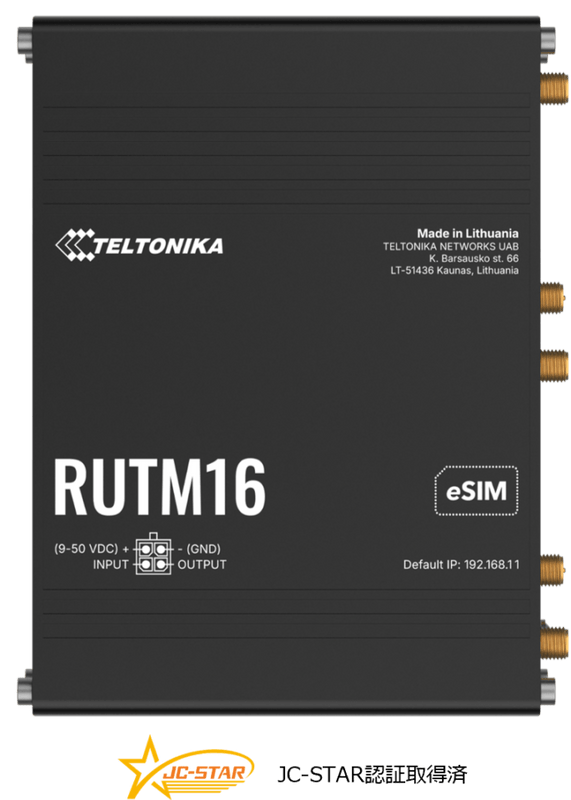

Teltonika RUTM16
デュアルSIM＋eSIM/LTE Cat 6/5ポートGigabit Ethernet
-40℃〜75℃対応 産業用モバイルルータ
デュアルSIM＋eSIM／LTE Cat 6／5ポートGigabit Ethernet対応 産業用モバイルルータ
RUTM16は、グローバル展開を想定したTelit製LTE Cat 6モデムを搭載する、高機能な産業用4G LTEルータです。
2つの物理SIMスロットとeSIM、5ポートのGigabit Ethernet、デュアルバンドWi-Fi 5、USB、GNSS、デジタルI/Oなど、IoT・M2Mシステムに求められる幅広いインターフェースを1台に集約しています。
LTE Cat 6による高速なモバイル通信
RUTM16は、4G LTE Cat 6に対応し、理論上最大300Mbpsのダウンロード速度と最大50Mbpsのアップロード速度をサポートします。
遠隔監視、設備データの収集、映像・画像データの転送、クラウドサービスへの接続など、一般的なIoT通信よりも比較的大きなデータを扱うシステムにも活用できます。
モバイル回線をLAN側の機器へ直接割り当てるBridgeモードやPassthroughモードにも対応しており、既存のファイアウォール、VPN装置、産業用PCなどと組み合わせたシステム構成も可能です。
※通信速度は理論上の最大値です。実際の通信速度は、通信事業者、対応周波数、電波環境、基地局の混雑状況、SIM契約などによって異なります。
物理SIMとeSIMを組み合わせた通信冗長化に加え、Ethernet WANやWi-Fi WANへの自動切り替えにも対応。工場設備、交通インフラ、無人拠点、POS端末、ロボット、エネルギー設備など、通信停止の影響を抑えたいシステムに適しています。
2つの物理SIMとeSIMに対応
2つの物理SIMスロットに加えてeSIMを搭載し、複数の通信事業者や回線契約を組み合わせた柔軟なモバイル通信構成を実現できます。
eSIMには最大7つの通信プロファイルを保存でき、必要に応じて利用する通信事業者や料金プランを切り替えることが可能です。
物理SIMの交換作業を行わずに回線を変更できるため、遠隔地、屋外設備、高所設備、車両など、現地でのSIM交換が難しい場所への設置に適しています。
また、複数地域へ同じ仕様の機器を展開し、設置先に応じて利用するeSIMプロファイルを変更するといった運用にも活用できます。
SIM・eSIMの自動切り替え
使用中のモバイル回線に問題が発生した場合には、あらかじめ設定した条件に基づいて、別の物理SIMまたはeSIMへ自動的に切り替えることができます。
主な切り替え条件として、以下のような設定に対応しています。
電波強度の低下、
モバイル通信の接続失敗、
ネットワーク未接続、
ローミング状態、
データ通信量の上限到達、
SMS利用量の上限到達、
通信事業者による接続拒否、
異なる通信事業者の回線を組み合わせることで、通信障害や電波状況に対する冗長性を高められます。
さらに、Ethernet WAN、Wi-Fi WAN、モバイル回線を組み合わせたMulti-WAN構成や、複数回線への負荷分散にも対応しています。

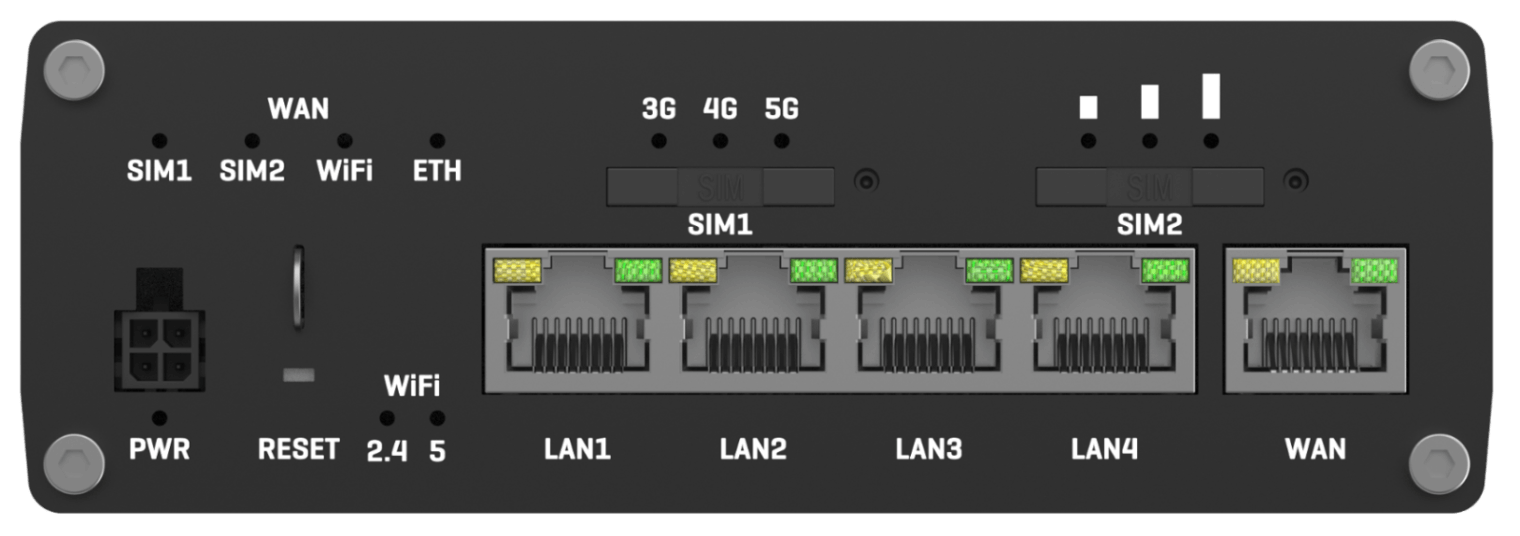

5ポートのGigabit Ethernetを搭載
RUTM16は、1ポートのWANと4ポートのLANから構成される、合計5ポートのGigabit Ethernetを搭載しています。
PLC、産業用PC、監視カメラ、センサーゲートウェイ、決済端末など、複数の有線LAN機器を直接接続できます。
- WAN：10／100／1000Mbps×1ポート
- LAN：10／100／1000Mbps×4ポート
- ポートベースVLAN、タグVLAN対応
- 最大128のVLAN設定に対応
- WANポートのLAN利用にも対応
- ポートごとの有効・無効、通信速度設定に対応
別途Ethernetスイッチを設置せずに複数の機器を収容できるため、制御盤内や装置内の構成をシンプルにできます。
デュアルバンドWi-Fi 5に対応
2.4GHz帯と5GHz帯を利用できるデュアルバンドWi-Fi 5に対応し、理論上最大867Mbpsの無線通信が可能です。
アクセスポイントモードとして周辺機器へネットワークを提供するほか、ステーションモードで既設Wi-Fiへ接続し、Wi-Fi WANとして利用することもできます。
また、複数のRUTM16や対応機器を組み合わせるためのWireless MeshやFast Roamingにも対応しています。
- Wi-Fi 5：IEEE 802.11b／g／n／ac Wave 2
- 2.4GHz／5GHzデュアルバンド
- MU-MIMO対応
- Wireless Mesh：IEEE 802.11s
- Fast Roaming：IEEE 802.11r
- BSS Transition Management：IEEE 802.11v
- Radio Resource Measurement：IEEE 802.11k
- アクセスポイント／ステーション両モード対応
工場、倉庫、店舗、交通設備など、複数のアクセスポイントを利用する環境や、移動する端末を接続する用途にも適しています。
GNSSによる位置情報の取得
GNSS機能を搭載し、GPS、GLONASS、Galileo、BeiDou、QZSSに対応しています。
取得した位置情報は、WebUI、SMS、RMS、TAVLなどを通じて確認できます。
NMEA 0183やNTRIPにも対応しており、車両、移動体設備、道路インフラ、建設機械など、位置情報を利用するシステムへの組み込みが可能です。
ジオフェンス機能を利用することで、あらかじめ設定したエリアへの進入・退出を検知し、イベントを発生させることもできます。
USBポートによる機能拡張
USB 2.0 Type-Aポートを1ポート搭載しています。
USBメモリや外付けストレージ、USBシリアル変換アダプタ、追加モデムなどを接続し、用途に応じて機能を拡張できます。
USBシリアル変換アダプタを利用することで、シリアルインターフェースを持つ産業機器との接続にも活用できます。
また、USBストレージを使用したファイル共有やログ保存などにも対応しています。
※使用できるUSB機器および機能は、機器の仕様、消費電力、ドライバ、RutOSの対応状況によって異なります。
デジタルI/Oによる設備監視・制御
4ピン電源コネクタに、デジタル入力とデジタル出力を各1点備えています。
外部機器の接点状態や設備の異常信号を監視し、変化を検知した際に、SMS、メール、RMSなどへ通知できます。
デジタル出力を利用して、外部機器の簡易的なON／OFF制御や、警報装置の作動などを行うことも可能です。
通信機能とI/O監視を1台にまとめることで、別途監視用コントローラを追加せず、簡易的な遠隔監視システムを構築できます。
産業用プロトコルとクラウド連携
MQTT、Modbus TCP、OPC UA、DNP3など、産業・IoT用途で利用される幅広いプロトコルに対応しています。
PLC、センサー、電力計、産業用機器などから取得した情報を、MQTTブローカーやクラウドサービスへ送信できます。
Modbus MQTT Gateway機能を利用することで、MQTTを通じてModbus機器のデータ取得やコマンド送信を行うことも可能です。
AWS IoT Core、Microsoft Azure IoT Hub、CumulocityなどのIoTプラットフォームとの連携にも対応しており、遠隔監視や設備データ収集システムのゲートウェイとして活用できます。
RutOSによる高度なネットワーク機能
テルトニカネットワークス独自のLinuxベースOS「RutOS」を搭載しています。
VLAN、QoS、ロードバランシング、ポリシーベースルーティング、ファイアウォール、ネットワーク監視など、産業用ネットワークの構築に必要な幅広い機能を利用できます。
OpenVPN、IPsec、WireGuard、DMVPN、ZeroTier、Tailscaleなど、各種VPNにも対応しています。
拠点間VPN、リモートアクセス、装置メーカーによる遠隔保守など、用途に応じたセキュアな通信環境を構築できます。
RMSによるリモート管理
テルトニカネットワークスのクラウド型リモート管理サービス「RMS」に対応しています。
離れた場所に設置したRUTM16の状態確認、設定変更、ファームウェア更新、アラート通知などを一元的に実施できます。
さらに、RMSからeSIMプロファイルを登録し、1台または複数台のRUTM16へ設定を配信することも可能です。
多数の拠点や機器を展開する場合でも、現地でSIMカードを交換せずに通信事業者や回線プランを変更できるため、導入・保守にかかる作業負担を軽減できます。
※RMSの利用には、対応するライセンスまたはクレジットが必要です。
産業用途に適した耐環境性能
RUTM16本体は、-40〜75℃の広い動作温度範囲に対応しています。
アルマイト処理されたアルミニウム筐体を採用し、工場設備、屋外盤内、車両、交通インフラ、エネルギー設備など、一般的なオフィス用ルータでは対応が難しい環境への組み込みに適しています。
DC電源入力は9〜50VDCに対応しており、12V、24V、48V系を含むさまざまな設備電源へ接続できます。
消費電力はアイドル時約5W、最大18Wです。
※-40〜75℃はRUTM16本体の動作温度範囲です。付属ACアダプタ、外部電源、アンテナ、USB機器などの動作温度範囲は、それぞれ個別にご確認ください。
Passive PoE入力に対応
LAN1ポートから、9〜50VDCのPassive PoE方式でRUTM16本体へ電源を供給できます。
電源ケーブルとLANケーブルをまとめることで、設置場所の配線を簡略化できます。
ただし、RUTM16のPassive PoE入力は、IEEE 802.3af/at/bt規格には対応していません。また、RUTM16から他の機器へPoE給電することはできません。
一般的なPoEスイッチやPoEインジェクタへ直接接続せず、電圧、極性、ピンアサインが適合するPassive PoE電源をご使用ください。
主な特長
�� 4G LTE Cat 6対応、最大300Mbpsのダウンロード速度
�� グローバル展開を想定したTelit製LTEモデムを搭載
�� 2つの物理SIMスロットとeSIMに対応
�� 最大7つのeSIMプロファイルを保存可能
�� SIM／eSIMの自動切り替えによる通信冗長化
�� Ethernet WAN、Wi-Fi WAN、モバイル回線のフェイルオーバーに対応
�� 10／100／1000Mbps Gigabit Ethernetを5ポート搭載
�� 最大128のポートベース／タグVLANに対応
�� デュアルバンドWi-Fi 5、MU-MIMO対応
�� Wireless Mesh、Fast Roaming対応
�� GPS、GLONASS、Galileo、BeiDou、QZSS対応GNSS
�� USB 2.0 Type-Aポートを搭載
�� デジタル入力／デジタル出力を各1点搭載
�� MQTT、Modbus TCP、OPC UA、DNP3対応
�� OpenVPN、IPsec、WireGuardなど各種VPNに対応
�� RMSによる遠隔監視・設定・eSIM管理に対応
�� -40〜75℃対応の高い耐環境性能
�� 幅広いDC入力電圧9〜50VDC
�� LAN1ポートからのPassive PoE入力に対応
�� 堅牢なアルミニウム筐体を採用
主な用途
工場設備や制御盤内のIoTゲートウェイ
産業用ロボットや自律搬送設備の通信
道路設備、交通信号、交通情報システム
バス、鉄道、特殊車両などの移動体通信
太陽光発電、蓄電設備、エネルギー監視
POS端末、決済端末、店舗ネットワーク
監視カメラや遠隔監視システム
建設現場、仮設事務所、無人拠点
複数国・複数地域へ展開するIoT機器
SIM交換や現地保守が難しい設備
Wi-Fiメッシュを利用した工場・倉庫ネットワーク
日本国内での利用について
日本向けRUTM16は、日本の電波法および電気通信事業法に基づく認証を取得しています。
実際に使用できる通信事業者、周波数帯、SIMカード、eSIMサービスおよびAPN設定については、ご使用になる通信サービスの仕様をご確認ください。
eSIMを使用するには、RUTM16に対応した通信事業者またはeSIMサービス事業者との契約が必要です。
eSIM Bootstrapについて
eSIM Bootstrap対応モデルでは、物理SIMやEthernet WANなどのインターネット接続が準備されていない状態でも、一時的なBootstrap通信を使用して、正式なeSIMプロファイルをダウンロードできます。
RMSを利用することで、未設定のRUTM16へ遠隔からeSIMプロファイルを登録するゼロタッチに近い導入も可能です。
Bootstrapプロファイルには、利用期限、通信量、利用可能な通信先などの条件があります。搭載状況および利用条件については、ご注文前にお問い合わせください。
